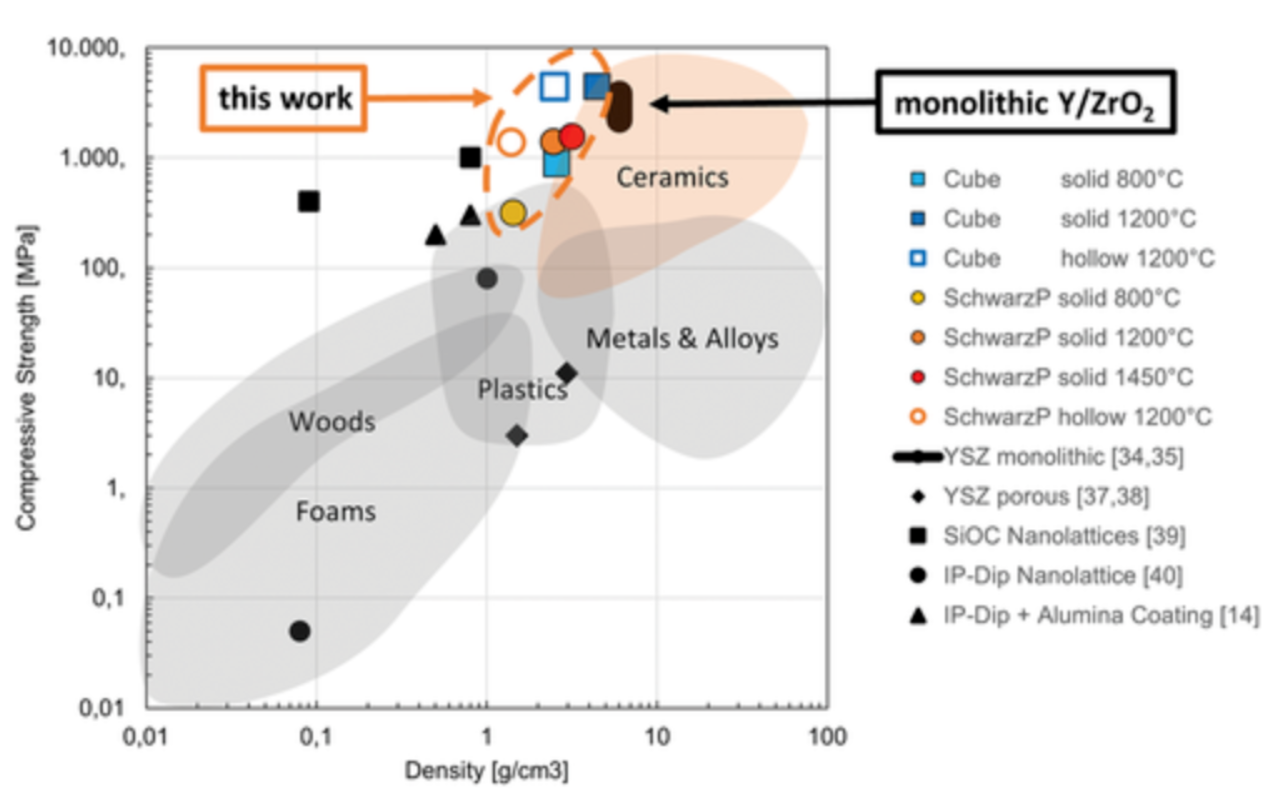

▲ 各種材料的密度與強度相關性

微觀與宏觀的協同作用

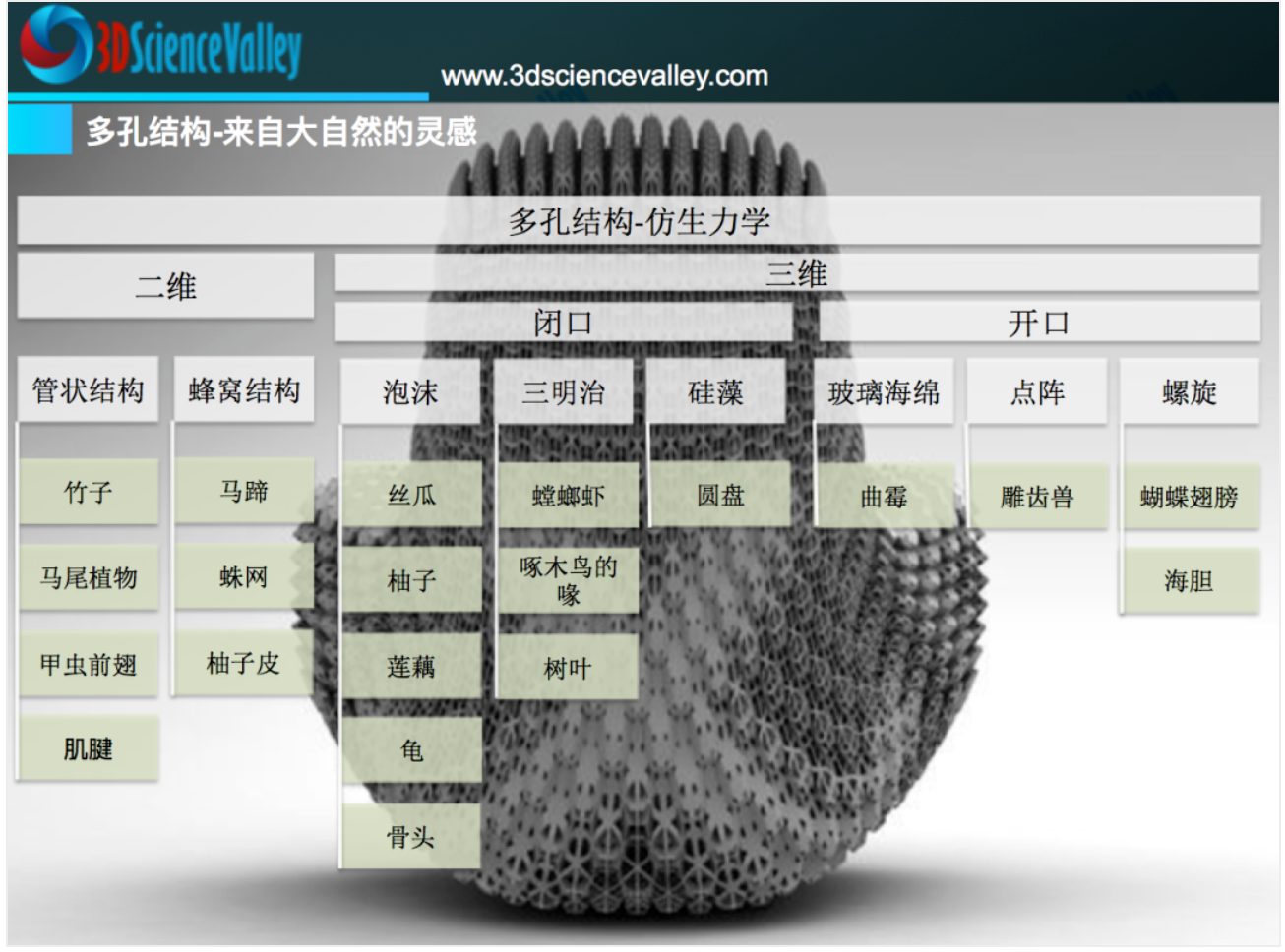

許多天然材料（如骨骼、牙釉質和珍珠質）的成功取決于微觀結構和拓撲優化結構之間的獨特組合。這種材料的“微觀內在”與“宏觀外在”的協同作用產生了經典材料設計無法實現的屬性組合，其中整體材料及其微觀結構是研究的焦點。

根據《具有自我感知力的機器人超材料設計與3D打印》一文，增材制造技術的進步，使材料具有超高的剛度和損傷容限、奇異的力學行為、負熱膨脹系數、流體控制和波傳播。這些材料，可以通過將結構元素以比特和原子的形式放置在三維(3D)布局中進行數字化設計。

這種認識催生了所謂的超材料，材料科學家試圖模仿自然，從而創造出新的廣泛的功能和機械特性，典型的案例包括與大塊同類材料相比密度只有幾個百分點的機械超材料，但具有非凡的強度，以及用于光學隱身或寬帶偏振的超材料。

增材制造是設計和制造新型超材料的理想加工途徑，雙光子聚合 (2PP)的非線性光吸收允許打印特征尺寸小于 100 nm 的聚合物超材料。在2PP過程中，聚合物預晶格是通過 3D 直接激光寫入的。隨后在預晶格上覆蓋一層納米厚的金屬或陶瓷，并獲得基于聚合物的復合超材料。如果需要，還可以去除聚合物預晶格，例如，產生具有顯著性能的空心陶瓷結構。

不過，通過 2PP 雙光子聚合直接3D打印全金屬或陶瓷超材料似乎是不可能的，從根本上受到樹脂中固相光散射的限制?？朔@一限制的一個途徑是開發可產生聚合物部件的 2PP 兼容透明聚合物衍生陶瓷 (PDC)。

降低光散射影響

根據發表在Advanced Materials上的《Entering a New Dimension in Powder Processing for Advanced Ceramics Shaping》論文，研究人員展示了如何在初步工作的基礎上釋放 2PP 設計的超材料中技術陶瓷的全部潛力。通過減小陶瓷顆粒尺寸并充分縮小其尺寸分布，允許通過2PP 雙光子聚合對材料進行加工，而不會產生有害的光散射。

具體而言，由極其良好分散的氧化釔和氧化鋯納米顆粒組成的透明陶瓷漿料可以產生單片氧化釔穩定氧化鋯 (YSZ) 結構，韌帶尺寸在 400 至 500 nm 之間。這構成了迄今為止增材制造的全陶瓷材料粉末基材料的最高分辨率，這促進了超強納米級材料的發展，從而使得納米級 2PP 增材制造工藝可以用來設計全陶瓷超材料和納米結構，類似于 PDC 結構，即使在大表面積下也能保證熱力學穩定性和出色的機械性能和最好的特征尺寸。

通過使用分散性極佳的納米粒子，光散射對懸浮液中陶瓷（氧化鋯）粒子的影響已降低至可忽略不計的水平。這種固體含量高達 80 wt% 的透明氧化鋯漿料顯示出高透明度，并允許通過 800 nm 波長的飛秒激光脈沖對其光固化有機物進行局部交聯。復雜的3D打印結構已成功以 500 nm 的分辨率打印、清洗并燒結成致密的陶瓷結構。測得的抗壓強度值類似于單片氧化釔穩定氧化鋯樣品，但同時密度顯著降低。

來源:3D科學谷
