摘要：聚合物基復合材料疲勞性能測試標準體系的建立與完善，是保障工程結構安全可靠運行的重要技術基礎。隨著復合材料在重大裝備和基礎設施中的廣泛應用，其疲勞性能評價正面臨著新的挑戰和機遇。

關鍵詞：復合材料、疲勞性能、試驗方法、標準

在風電行業快速發展的背景下，葉片材料的評價重點已從靜態強度轉向動態疲勞性能。這一轉變凸顯了建立系統化測試標準的緊迫性。以某型80米級風電葉片為例，在其20年設計壽命周期內，每個葉片需要承受超過1億次的循環載荷作用。如此嚴苛的使用條件，使得材料疲勞性能的準確評價成為確保結構安全的關鍵環節。

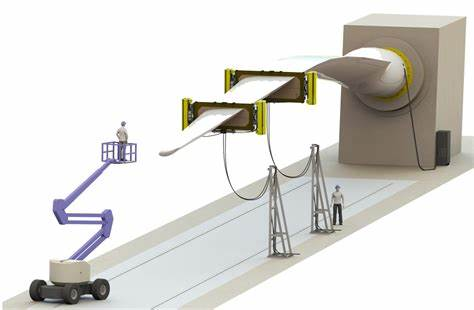

圖1 風電葉片疲勞測試示意

國際標準化組織（ISO）和ASTM等機構制定的相關標準，為復合材料疲勞測試提供了重要參考。ISO 13003標準系統規定了纖維增強塑料在循環載荷下的性能測試方法，而ASTM D3479則專門針對聚合物基復合材料的拉-拉疲勞測試提出了詳細規范。這些國際標準的共同特點是強調測試條件的嚴格控制，包括環境溫度、濕度、加載頻率等關鍵參數的精確調控。

應力壽命（S-N）曲線的建立是評價材料疲勞性能的基礎工作。在數據分析過程中，需要特別注意復合材料特有的數據離散性問題。研究表明，碳纖維增強環氧樹脂復合材料在相同應力水平下的疲勞壽命數據，其變異系數可能高達40%。這種顯著的離散性要求采用科學的統計處理方法，ASTM E739標準為此提供了可靠的技術依據。通過規范的統計分析，工程師能夠更準確地評估材料的疲勞可靠性，為結構設計提供合理的安全裕度。

拉-壓和壓-壓疲勞測試對評價復合材料層合結構的長期性能尤為重要。由于復合材料層間強度相對較低，在交變壓縮載荷作用下容易發生分層破壞。測試數據顯示，碳纖維/環氧樹脂層合板在壓-壓循環載荷下的疲勞強度通常比拉-拉條件下低15%-20%。這一現象在風電葉片根部等關鍵部位的疲勞評估中需要特別關注。

彎曲疲勞測試對大型復合材料結構的設計驗證具有特殊價值。四點彎曲試驗方法能夠更好地模擬風電葉片在實際運行中的受力狀態。通過系統的測試發現，玻璃纖維增強復合材料在10^7次循環后的彎曲疲勞強度保持率約為靜態強度的35%，這個數據為葉片壽命預測提供了重要參考。

膠接接頭的疲勞性能直接影響整體結構的可靠性。拉伸剪切疲勞測試結果表明，表面處理質量對膠接接頭的疲勞壽命具有決定性影響。經過適當表面處理的接頭，其疲勞壽命可比未經處理的接頭提高3-5倍。這一發現促使風電葉片制造企業改進了粘接工藝規范，顯著提升了產品質量的一致性。

完善的疲勞性能測試標準體系正在產生顯著的工程效益。國內某風電制造企業實施標準化測試后，葉片產品的早期故障率降低了40%以上。更值得關注的是，基于標準測試數據建立的壽命預測模型，使葉片設計的安全裕度從傳統的10倍降至6倍，在保證可靠性的同時實現了材料的優化利用。

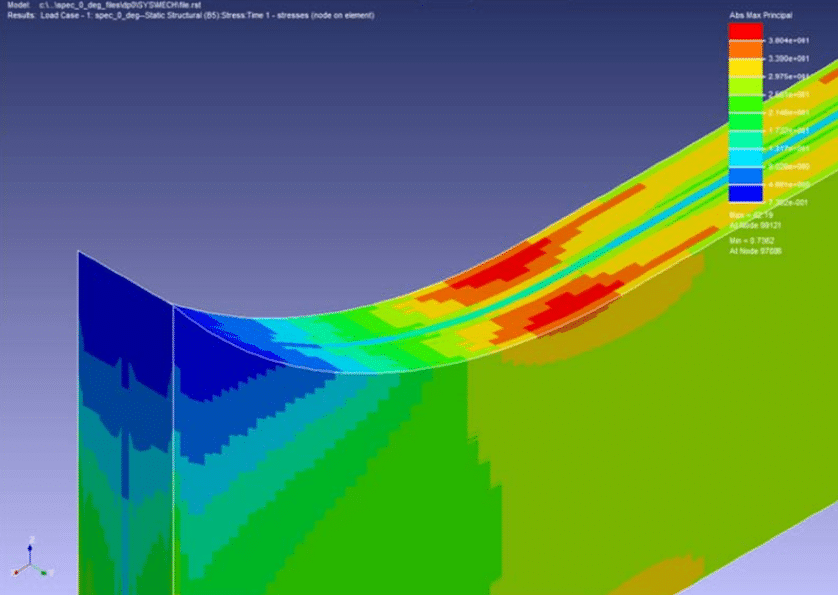

圖2 復合材料疲勞測試有限元分析

展望未來，復合材料疲勞性能測試標準的發展將面臨新的技術要求。多軸疲勞測試方法的標準化、環境因素影響的系統評價、以及數字化測試技術的應用，都將成為標準體系完善的重點方向。特別是在海上風電等嚴苛環境應用中，需要建立更能反映實際服役條件的測試規范。

標準體系的持續完善需要產學研各方的共同努力。建議加強以下工作：首先，建立行業共享的疲勞性能數據庫，促進數據積累和經驗交流；其次，開展標準宣貫培訓，提升全行業的測試技術水平；最后，加強國際標準跟蹤研究，保持標準的先進性和適用性。

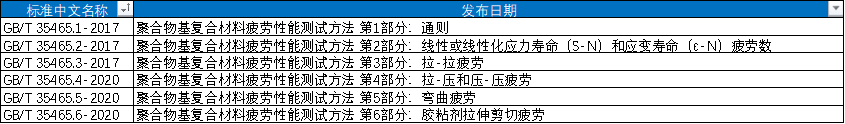

表1 已發布國標系列標準

總的來說，聚合物基復合材料疲勞性能測試標準體系的建立和應用，不僅解決了當前工程實踐中的迫切需求，還將為復合材料的創新發展和更廣泛應用奠定堅實的技術基礎。隨著標準的不斷完善和實施，必將為相關產業的高質量發展提供更有力的支撐。

參考資料：

全國標準信息公共服務平臺. https://std.samr.gov.cn/
